硅膠粘手是變質(zhì)嗎？正常情況下硅膠表面是干爽的不會(huì)粘手的，很多人對(duì)硅膠不了解以為粘手是產(chǎn)品的品質(zhì)發(fā)生了變化，因此以為硅膠粘手是變質(zhì)，出現(xiàn)這個(gè)情況存在很多因素，但是絕對(duì)不是硅膠變質(zhì)！

    正常出現(xiàn)這種情況的硅膠一般是人工操作的液體硅膠，這里簡(jiǎn)單舉例說明人工操作的工業(yè)級(jí)硅膠與人工操作的食品級(jí)硅膠；出現(xiàn)在這種情況也有可能是因?yàn)橐后w硅膠未完全固化，也會(huì)導(dǎo)致硅膠表面粘手；人工操作的工業(yè)級(jí)硅膠可能出現(xiàn)的問題是固化劑的添加比例過少導(dǎo)致部分硅膠未能完全固化，正常我們要求操作比例為100:2因?yàn)楹芏嗫腿送ㄟ^調(diào)整硅膠與固化劑的比例來調(diào)整硅膠的操作時(shí)間長(zhǎng)短。

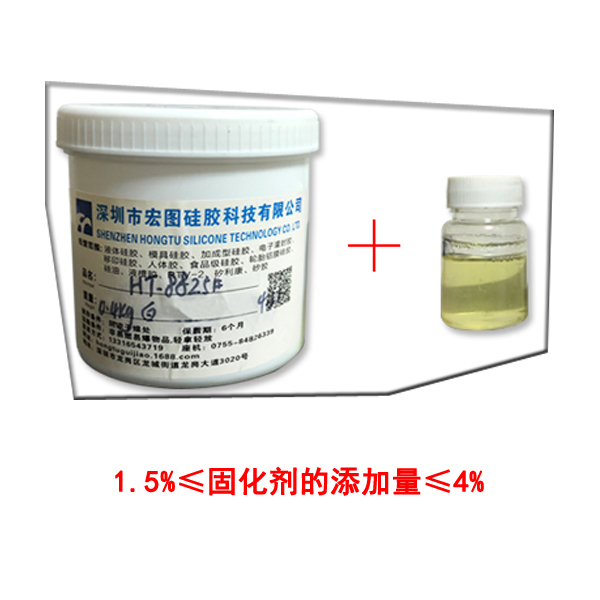

    固化劑的添加我們建議最低不能低于1.5%，最高不能高于4%，因?yàn)楣袒谋壤陀?.5%會(huì)導(dǎo)致部分硅膠無法混合到固化劑導(dǎo)致出現(xiàn)局部不固化粘手情況，也不建議固化劑添加比例超過4%，因?yàn)楣袒瘎┦怯袡C(jī)錫，如果比例過多會(huì)破壞硅膠的分子量，從而導(dǎo)致硅膠性能下降比如收縮增大，翻模次數(shù)變少等情況。

    還有一種情況就是固化時(shí)間沒有到，客戶提前取出硅膠，因?yàn)槿斯げ僮鞯墓I(yè)級(jí)硅膠是通過吸收空氣中的水分來固化的，里面固化會(huì)比外面的慢，如果外面固化立馬取出也有可能會(huì)出現(xiàn)這個(gè)情況，正常來說硅膠的固化時(shí)間為5-8小時(shí)，時(shí)間長(zhǎng)短可以咨詢宏圖硅膠業(yè)務(wù)調(diào)整時(shí)間，不建議私自通過增加固化劑的比例來調(diào)整。硅膠做好的產(chǎn)品放置24小時(shí)后使用效果更佳！

    人工操作的食品級(jí)硅膠出現(xiàn)不固化同樣存在以上可能發(fā)生的固化劑配比的問題，正常來說食品級(jí)的硅膠配比是1:1配比的（也有制作成10:1可以根據(jù)客戶操作工藝調(diào)整），如果A劑比B劑要多，那么也會(huì)出現(xiàn)不固化的情況，那如果B劑比A劑要多，那么也會(huì)出現(xiàn)提前快速固化的一個(gè)情況，也是不建議客戶更換比例調(diào)整操作時(shí)間，建議根據(jù)工藝要求不同操作時(shí)間直接聯(lián)系宏圖硅膠業(yè)務(wù)就行，他們可以根據(jù)客戶要求調(diào)整操作時(shí)間與固化時(shí)間。

    人工操作的食品級(jí)硅膠也存在一個(gè)與工業(yè)級(jí)硅膠不一樣的可能性，因?yàn)槭称芳?jí)硅膠材質(zhì)跟工業(yè)級(jí)硅膠不一樣屬于食品級(jí)認(rèn)證硅膠不含有機(jī)錫，沒有任何味道，通過鉑金催化變成固體的，同樣它不能跟含有氮磷硫這些重金屬接觸，不然也會(huì)導(dǎo)致硅膠不固化，出現(xiàn)粘手的情況。比如如果操作工人有抽煙的習(xí)慣一定要清洗干凈才操作，同樣操作環(huán)境也不能含有這些氣體，包括之前用過的工具容器等最好也要換成新的，這樣就可以避免硅膠表面發(fā)粘不固化。

    除了以上操作方面可能出現(xiàn)的問題導(dǎo)致的，還有一些是生產(chǎn)廠家工藝技術(shù)上如果落后也是會(huì)出現(xiàn)發(fā)粘的情況，但是發(fā)粘一定不是變質(zhì)變壞；很多對(duì)于這方面有要求的客人大部分是制作硅膠成品，比如硅膠娃娃、人體假肢、人皮面具等等，目前宏圖硅膠生產(chǎn)的產(chǎn)品是不會(huì)冒油也不會(huì)發(fā)粘的比較適合目前這方面產(chǎn)品使用，也可以免費(fèi)測(cè)試樣品，歡迎百度宏圖硅膠！硅膠粘手是變質(zhì)嗎？對(duì)此你怎么看？
